Lithium-Ion (Li-ion)

Les batteries Lithium-ion (Li-ion) sont des accumulateurs rechargeables utilisant du lithium sous forme d’ions pour stocker et libérer de l’énergie. Cette technologie est aujourd’hui prépondérante dans de nombreuses applications grâce à leur excellente densité énergétique et leur faible auto-décharge.

Toutefois soumise aux normes de production et de transport les plus strictes en la matière, cette technologie exige une expertise affirmée et une maîtrise des normes en vigueur.

Caractéristiques

Les éléments Li-Ion représentent l’immense majorité des ventes mondiales d’accumulateurs.

Si plusieurs types d’électrochimies sont disponibles, ils ont toutefois pour points communs :

Une très haute densité d’énergie (massique et volumique)
Une tension nominale élémentaire élevée (entre 3.2V et 3.75V)
Une faible autodécharge
Exemples : SAFT MP144350 XLR, MP174865 XLR, MP176065 XLR, MP174565 XTD, MP176065 XTD, 18650 et 21700 LG

Voir les datasheets

Datasheets – produits


WILPA7101	1S1P	MP176065xtd	3.65 V	5.6 Ah	61.3 mm	21 mm	70.8 mm	2700 (à C/2)	OUI
WILPA7103	1S1P	MP174350xtd	3.65 V	2.6 Ah	46 mm	15 mm	54 mm	2600 (à C/2)	OUI (+IEC62133-2 : 2017)
WILPA7104	1S1P	MP176065xlr	3.65 V	6.8 Ah	62 mm	19 mm	68 mm	1800 (à C/2)	OUI
WILPA7105	1S1P	MP174865xlr	3.65 V	5.3 Ah	49 mm	19 mm	66.5 mm	1800 (à C/2)	OUI
WILPA7108	1S1P	MP176065xlr	3.65 V	6.8 Ah	63 mm	19 mm	67 mm	1800 (à C/2)	OUI
WILPA7109	1S1P	MP176065xtd	3.65 V	5.6 Ah	49 mm	19 mm	67 mm	2700 (à C/2)	OUI
WILPA7110	1S1P	MP174565xtd	3.65 V	4 Ah	47 mm	18 mm	70 mm	1800 (à C/2)	OUI
WILPA7111	1S2P	MP174565xtd	3.65 V	8 Ah	92 mm	19 mm	70 mm	1800 (à C/2)	OUI (+IEC62133-2 : 2017)
WILPA7112	1S2P	MP144350xlr	3.65 V	5.2 Ah	43 mm	33 mm	55.5 mm	1800 (à C/2)	OUI (+IEC 62133-2 : 2017)
WILPA7106	1S2P	MP144350xlr	3.65 V	2.6 Ah	45 mm	17.5 mm	52.2 mm	1800 (à C/2)	OUI (+IEC62133-2 : 2017)
WILPA7113	1S3P	MP176065xlr	3.65 V	20.4 Ah	184 mm	20 mm	70 mm	1800 (à C/2)	OUI


WILPA7201	2S1P	MP144350xlr	7.3 V	5.3 Ah	86 mm	15 mm	53 mm	1800 (à C/2)	OUI
WILPA7202	2S1P	MP174565xtd	7.3 V	4 Ah	46 mm	36 mm	70 mm	1800 (à C/2)	OUI
WILPA7203	2S1P	MP176065xlr	7.3 V	6.8 Ah	63 mm	42 mm	78 mm	1800 (à C/2)	OUI

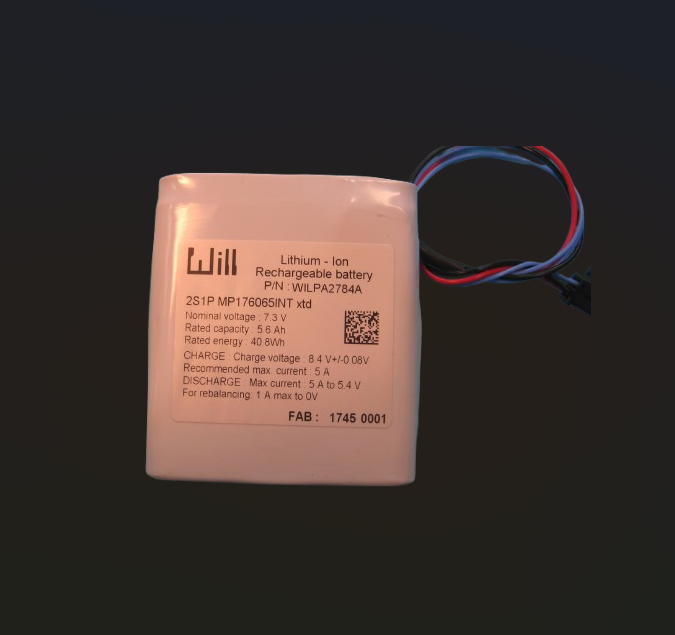

WILPA7204	2S1P	MP176065xlr	7.3 V	5.6 Ah	62 mm	40 mm	69 mm	1800 (à C/2)	OUI
WILPA7205	2S1P	MP176065xtd	7.3 V	6.8 Ah	122 mm	18.5 mm	68 mm	2600 (à C/2)	OUI
WILPA7206	2S1P	MP144350xlr	7.3 V	2.6 Ah	86 mm	15 mm	53 mm	1800 (à C/2)	OUI


WILPA7301	3S1P	MP176065xtd	10.95 V	5.6 Ah	62 mm	59 mm	70 mm	1800 (à C/2)	OUI + IEC 62133:2012


WILPA7402	4S1P	MP174865xlr	14.6 V	5.3 Ah	97 mm	38 mm	70 mm	1800 (à C/2)	OUI
WILPA7403	4S1P	MP176065xlr	14.6 V	6.8 Ah	67.5 mm	38.2 mm	135.3 mm	1800 (à C/2)	OUI

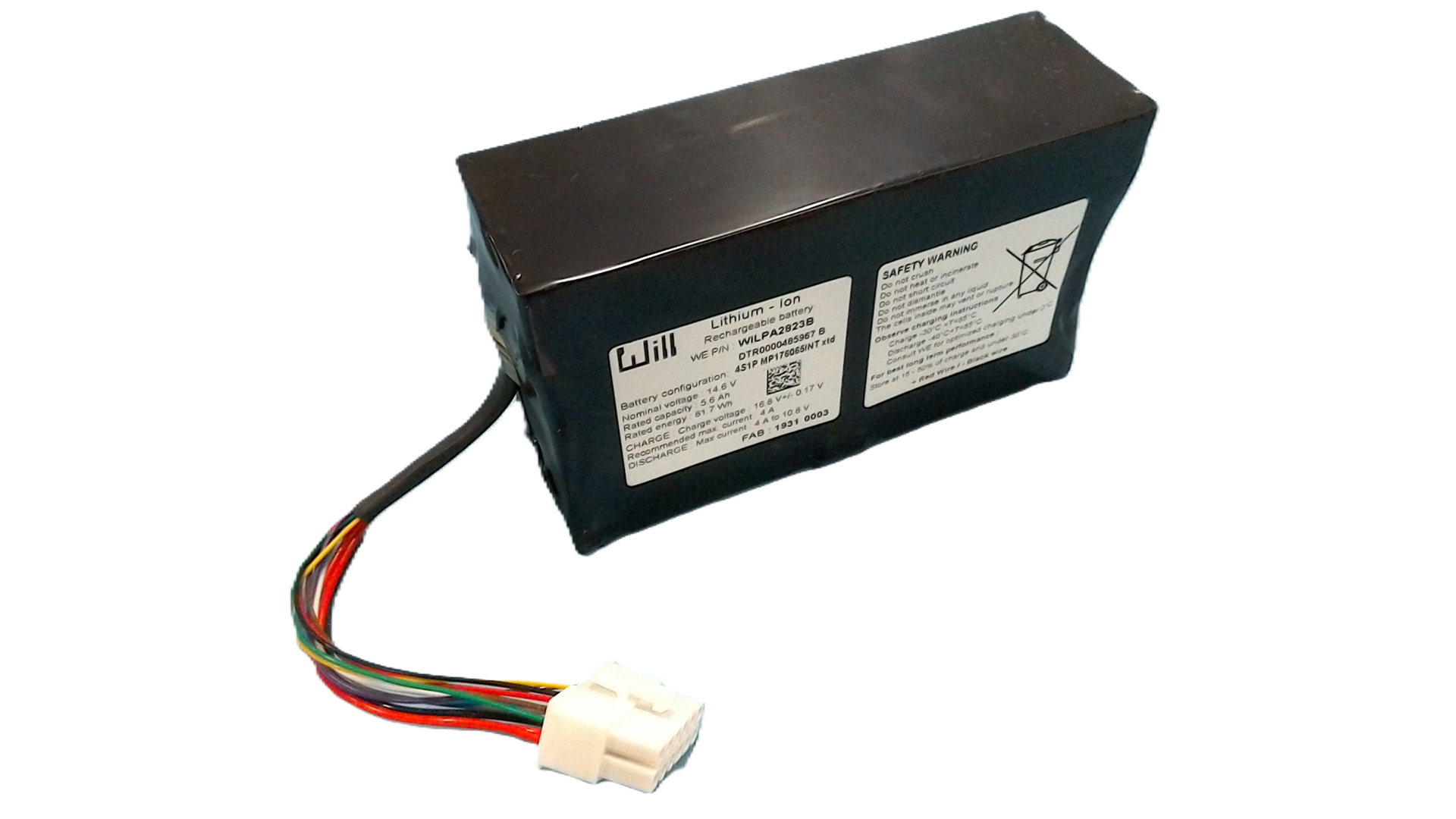

WILPA7404	4S1P	MP176065xtd	14.6 V	5.6 Ah	128 mm	43 mm	75 mm	1800 (à C/2)	OUI
WILPA7401	4S2P	MP176065xlr	14.6 V	13.6 Ah	240 mm	40 mm	70 mm	1800 (à C/2)	OUI
WILPA7406	4S2P	MP176065xlr	14.6 V	13.6 Ah	240 mm	38 mm	73 mm	1800 (à C/2)	OUI

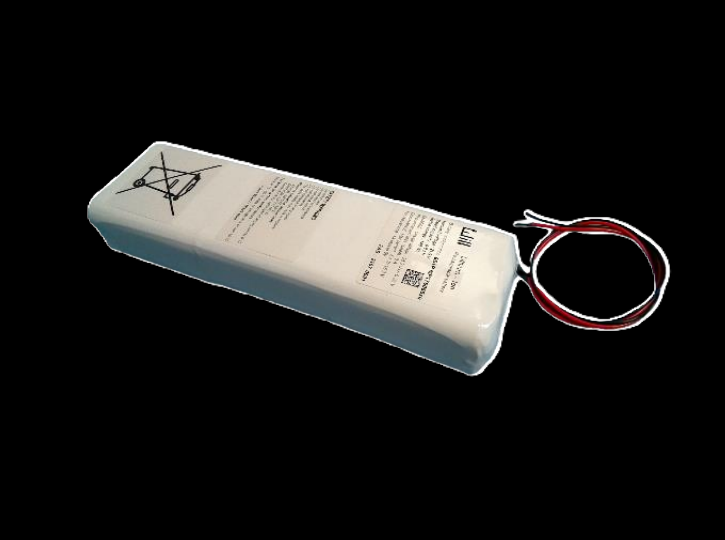

WILPA7601	6S1P	MP176065xlr	21.9 V	6.8 Ah	205 mm	39 mm	66 mm	1800 (à C/2)	OUI


WILPA7701	7S1P	MP144350xlr	25.55 V	6.8 Ah	132 mm	60.5 mm	75 mm	1800 (à C/2)	OUI

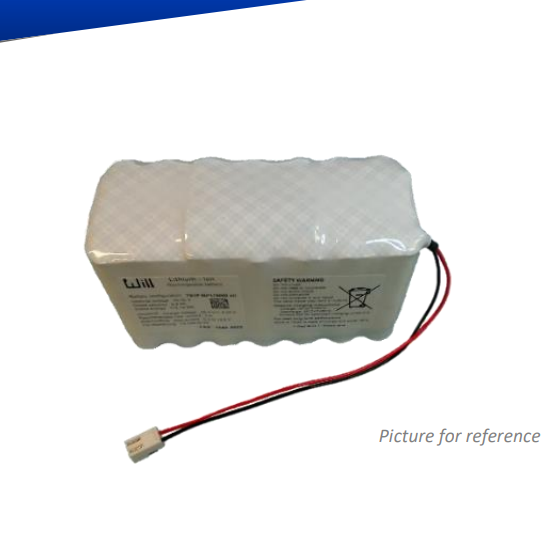

WILPA7702	7S1P	MP176065xlr	25.55 V	6.8 Ah	134 mm	61 mm	74 mm	1800 (à C/2)	OUI
WILPA7703	7S1P	MP144350xlr	25.55 V	2.6 Ah	108 mm	43 mm	60 mm	1800 (à C/2)	OUI
WILPA7706	7S1P	MP174565xtd	25.55 V	4 Ah	142 mm	54 mm	70 mm	1800 (à C/2)	OUI
WILPA7707	7S2P	MP176065xlr	25.55 V	13.6 Ah	223.5 mm	169 mm	84.25 mm	1800 (à C/2)	OUI


WILPA7801	8S1P	MP144350xlr	29.2 V	2.6 Ah	108 mm	52 mm	60 mm	1800 (à C/2)	OUI

Deux possibilités s’offrent à vous

Choisir un produit standard Williamson Electronique

Williamson Electronique met à votre disposition un catalogue de packs standards conçus pour diverses applications industrielles. Si l’un de ces modèles correspond à vos besoins, vous pouvez consulter sa fiche technique (datasheet) et nous contacter pour plus d’informations.

Devis

Concevoir votre solution chez Williamson Electronique

Williamson Electronique vous accompagne de l’établissement de votre cahier des charges au prototypage de votre pack afin de vous proposer la solution produit adéquate pour votre application. Vous pouvez ici consulter les cellules assemblées et configurer votre produit.

Configurateur

Datasheets – cellules

Cellules disponibles pour configuration dans les packs Li-ion Williamson Electronique.

Elément	Tension nom.	Capacité typ.	Longueur	Largeur	Hauteur	Poids	Températures charge	Températures décharge
MP176065XEC	3.65 V	8.1 Ah	60.1 mm	19.6 mm	65.2 mm	150 g	-30 °C / +60 °C	-35 °C / +60 °C
MP176065ISE	3.65 V	5.6 Ah	60.5 mm	19.05 mm	68.7 mm	135 g	-30 °C / +60 °C	-30 °C / +60 °C
MP176065XLR	3.65 V	6.8 Ah	60.1 mm	19.6 mm	65.2 mm	150 g	-30 °C / +60 °C	-35 °C / +60 °C
MP176065XTD	3.65 V	5.6 Ah	60.5 mm	18.65 mm	68.7 mm	135 g	-30 °C / +85 °C	-40 °C / +85 °C
MP174565ISE	3.65 V	4 Ah	45.3 mm	18.65 mm	68.5 mm	97 g	-30 °C / +60 °C	-30 °C / +60 °C
MP174565XTD	3.65 V	4 Ah	45.3 mm	18.65 mm	68.5 mm	97 g	-30 °C / +85 °C	-40 °C / +85 °C
MP174865XLR	3.65 V	5.3 Ah	48.0 mm	19.0 mm	65.0 mm	121 g	-30 °C / +60 °C	-35 °C / +60 °C
MP144350XLR	3.65 V	2.6 Ah	42.9 mm	14.5 mm	50.1 mm	66 g	-30 °C / +60 °C	-35 °C / +60 °C

Elément	Construction	Tension nom.	Capacité typ.	Longueur	Largeur	Diamètre	Hauteur	Poids	Températures charge	Températures décharge
NCR18650BD	Cylindrique	3.6 V	3.18 Ah	–	–	18.25 mm	65.1 mm	49.5 g	10 °C / +45 °C	-20 °C / +60 °C
NCR18650GA	Cylindrique	3.6 V	3.45 Ah	–	–	18.5 mm	65.3 mm	48 g	10 °C / +45 °C	-20 °C / +60 °C
NCR18650A	Cylindrique	3.6 V	3.07 Ah	–	–	18.5 mm	65.3 mm	47.5 g	0 °C / +45 °C	-20 °C / +60 °C
NCA103450	Prismatique	3.6 V	0.84 Ah	33.8 mm	10.5 mm	–	48.5 mm	38.3 g	0 °C / +45 °C	-20 °C / +60 °C

Elément	Tension nom.	Capacité typ.	Diamètre	Hauteur	Poids	Températures charge	Températures décharge
INR18650F1L	3.63 V	3.35 Ah	18.3 mm	65 mm	49 g	0 °C / +45 °C	-20 / +50
INR18650MJ1	3.64 V	3.5 Ah	18.4 mm	65 mm	49 g	0 °C / +45 °C	-20 / +60
INR18650MH1	3.63 V	3.2 Ah	18.4 mm	65 mm	49 g	0 °C / +45 °C	-20 / +60
INR21700M52V	3.69 V	5 Ah	21.15 mm	70.6 mm	67.4 g	0 °C / +45 °C	-20 / +70
INR18650HG2	3.6 V	3 Ah	18.3 mm	65 mm	47 g	-5 °C / +50 °C	-20 / +75
INR18650M36T	3.63 V	3.41 Ah	18.5 mm	65 mm	48.2 g	0 °C / +50 °C	-30 / +60
INR21700M50	3.63 V	5 Ah	21 mm	70 mm	68 g	0 °C / +50 °C	-30 / +60
INR18650M29	3.67 V	2.85 Ah	18.4 mm	65 mm	45 g	-10 °C / +50 °C	-30 / +60
